CAD/CAM 開発事例
開発事例 1
| システム名称 | SolidWorks アドインソフト開発 Mastercam アドインソフト開発 |
|---|---|
| システム概要 | 3次元CADのカスタマイズ・アドインソフトの開発 ダイレクトトランスレータ―開発PDF/DXF/XVL/JT 各種データコンバータ開発サードパーティ製アドインCAMのGUI開発 |
| 開発環境 | 言語 ： C++, C#, COM/ATLL OS ： Windows XP, Windows7 |
開発事例 2
| システム名称 | 2D～3D経路計算プログラム開発 |
|---|---|

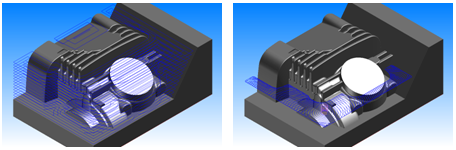

| システム概要 | ２軸ポケット加工～３軸荒取り加工用の経路計算プログラムの開発 |
| 開発環境 | 言語 ： C, C++ OS ： Windows XP, Windows7 ライブラリ ： OpenCV(画像処理), OpenMP, MPICH(並列処理) |
| 特徴 | ・世界に先駆けて実用化した複数工具の一括経路計算アルゴリズム ・加工時の工具負荷を軽減するトロコイド加工やスパイラル加工の計算アルゴリズム ・スパイラル加工にはマシンビジョン開発で培った画像処理のノウハウを搭載 |
| ノウハウ | 経路計算に関するアルゴリズム、最適化手法の提案等、コンサルティングから開発全般 |
開発事例 3
| システム名称 | POST処理開発 |
|---|---|

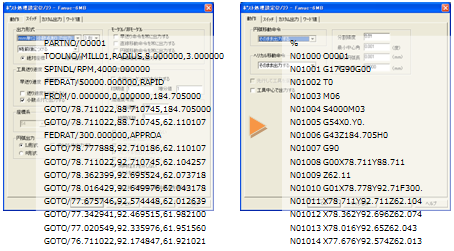

| システム概要 | 3D-CAMで計算した経路データをマシニングセンター用のNCデータに変換するプログラムの開発 |
| 開発環境 | 言語 ： C, C++ OS ： Windows XP, Windows7 ライブラリ ： yacc, lex (構文、字句解析) |
| 特徴 | ・同時3軸～固定5軸の加工機制御 ・CAMのオペレータ自らカスタマイズ可能な簡単な操作性 |
| ノウハウ | FANUC製コントローラーを搭載した加工機の制御用プログラムの開発 |
